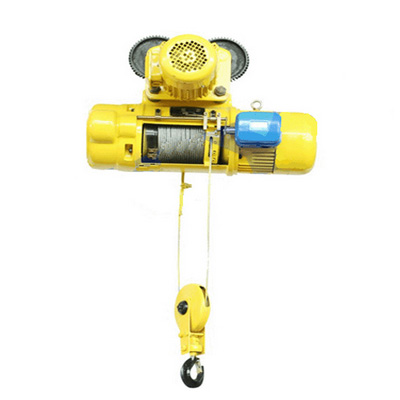

CD型电动葫芦

CD1型电动葫芦是一种轻小型起重设备，它可以安装在单梁起重、桥式起重、门式起重机、悬臂起重机等多种起重机上，稍加改动，还可以做卷扬机，可以满足一般场合的使用要求，因此它是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率、改善劳动条件的必备起重机械。

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：DC型电动葫芦

下一篇：MD型电动葫芦

一、产品说明：

起重量：0.5T、1T、2T、3T、5T、10T、20T；

起升高度：6m、9m、12m、18m、24m、30m；

工作级别：M3；

防护级别：IP44 IP54；

起升速度：8m/min[10t为7m/min]；

产品说明：MD1型电动葫芦是一种轻小型起重设备。

主要结构：减速器，运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器.电机采用南京电机总厂锥形转子电动机，集动力与制动力于一体。

安装使用：葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.稍加改造,还可以作卷扬用.因此,它是,是提高劳动效率,改善劳动条件的必备机械。

二、适用范围及工作条件：

CD1(MD1)型电动葫芦适用于温度-20℃—40℃，相对湿度≤85%，海拔1000m以下，无火灾、爆炸危险和腐蚀性介质的环境中工作，禁止调运熔化金属，有毒、易燃、易爆物品。所适用的电源为交流三相、50Hz、380v;本产品的工作类型为中级，使用中机构工作级别每提高一级，其额定起吊量必须相应降低20%。

三、技术参数：

型号	0.25T	0.5T	1T	2T	3T	5T	10T
起重量(T)	0.25	0.5	1	2	3	5	10
标准起重高度(M)	6	6	6	6	6	9	9
起升速度(m/min)	8	8	8	8	8	8	7
运行速度(m/min)	20(30)
钢丝绳型号	6×19-3.6	6×37-4.8	6×37-7.4	6×37-11	6×37-13	6×37-15	6×37-15
工字钢轨道型号	16-22b	16-28b	16-28b	20a-32c	20a-32c	25a-63c	28a-63c
环形轨道最小半径(m)	0.8	1.5	1.5-4	2-4	2-4	2.5-5	3.5-9
电压(v)	380	380	380	380	380	380	380
频率(Hz)	50	50	50	50	50	50	50
相数	3	3	3	3	3	3	3
注：钢丝绳电动葫芦起升高度可根据客户需要增加至：9m,12m,18m,24m,30m

四、产品用途：

      CD1型，MD1型钢丝绳电动葫芦是一种轻小型起重设备，他可以安装在葫芦单梁、桥式起重机、门式起重机、旋臂起重机上。稍加改动，还可做卷扬用。因此，它是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率，改善劳动条件的必备机械。
      CD1型电动葫芦的起升速度为长苏，可以满足一般使用要求；MD1型电动葫芦具有两种起升速度——常速和慢速。慢速工作时，可以满足精密装卸，砂箱合模，机床检修等精细作业的要求。所以，MD1型电动葫芦适用范围比CD1型电动葫芦更为广泛。
      为满足较大吨位其中作业的要求，我厂还生产WH20T,32T电动葫芦。
