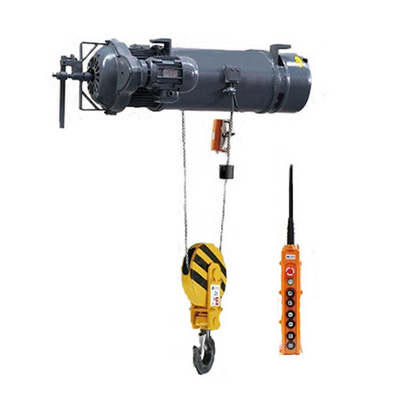

船用电动葫芦

船用电动葫芦是经中国船舶检验局认可，获取“船用产品型式认可”证书的电动葫芦，能在空气相对湿度≤95%、有油雾、盐雾、霉菌、长期横倾、纵倾场所正常工作。应用范围:适合船舶应用，提供单速或双速机型。船用电动葫芦具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点。用于工矿企业、铁路、码头、仓库、料场等场所。

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：油罐电动葫芦

下一篇：舞台电动葫芦

一、产品简介：

    1、船用葫芦适合有油雾、盐雾、看菌的场合使用，电机经过特殊处理，绝缘等级为F级；
    2、断电手动释放装置，断电状态下能安全地释放重物。
    3、采用船用船检镀锌钢丝绳、吊钩滑轮组、电控箱等配件；
    4、具有上极限双重限位功能；
    5、起重虽限制保护功能。
    6、运行小车采用齿条传动，适应海上及船舶振动、倾斜的使用环境；
    7.具有过载、过流、失压、错断相、限位报警等保护功能；

主要适用场合包括：

    1、机舱行车:主要用于船舶主机的维修，试航时更换活塞等重要零部件等；
    2、甲板起重机:主要用于吊装货物及船上物资；

二、安装与调试

    1、船用电动葫芦运到安装地点后，依照装箱单验收，并仔细检查在运输过程中有无损坏丢失零部件情况；运行小车、电源引入器及吊钩装置（10t 除外）一般与主机解体装箱，安装时须重新组装；
    2、清除电动小车踏面上的油污或防锈油；按本说明书表规定给起升和运行减速器加油，并将加油孔密封严防渗漏。f )了解安装现场，准备安装设施。
    3、供电动葫芦移动使用的轨道构架由用户按GB706-88标准选择和自行设计。安装时用调整垫圈进行调整，保证轮缘与轨道缘间3 ~ 5mm间隙。固定式葫芦的安装应保证安装方位正确，支撑架安全可靠。针对葫芦的情况，参照有关电路图，安装电器。

三、船用电动葫芦安装注意事项：

    1、为保证电动葫芦行至两端不脱轨或防止碰坏机体，应在轨道两端设置弹性缓冲器；
    2、轨道或其连接的构架上应设置地线，接地线可用φ4 ~ φ5毫米的裸铜线或截面不少于25mm 2的金属导线。
    3、电器装置所有电力回路，控制回路的对电阻不得小于每伏工作3电压1000欧姆。

四、技术参数：

CSCD、CSMD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				CSCD1 CSMD1
起重量	吨			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
运行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
钢丝绳	绳直径	毫米		3.6			4.8			7.4						11						13
	丝直径	毫米					0.22			0.34						0.5						0.6
	结构形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁轨道型号（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
环形轨道最小半径		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升电动机	型号			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	转速	转/分		1380			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	频率	周/秒		50			50			50						50						50
运行电动机	型号			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	转速	转/分		1400			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		0.3			0.72			0.72						1.25						1.25
	频率	周/秒		50			50			50						50						50
工作类型及机构级别				中级M3			中级M3			中级M3						中级M3						中级M3

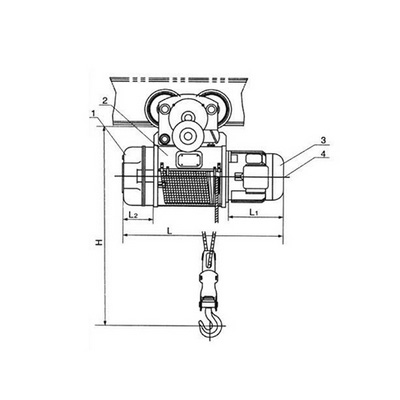

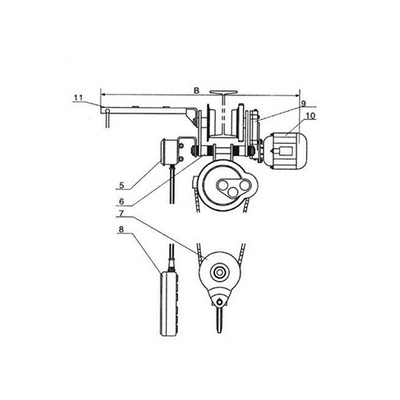

基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
总量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355
