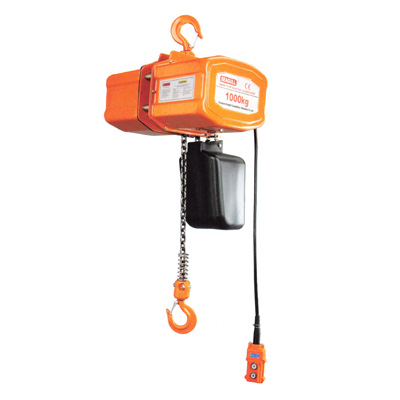

HHXG型环链电动葫芦

HHXG型环链电动葫芦是新研制的新产品，它仍然保留了手拉葫芦轻巧方便的特点，又改进了手拉葫芦人工操作、提升速度慢等不足,它集电动葫芦和手拉葫芦的优点于一身,采用盘式制动电机作动力,行星减速器减速,具有结构紧凑、体积小、重量轻、效率高、使用方便,制动可靠、维护简单等特点。适用于低速小行程的物料装卸、设备安装、矿山及工程建筑等方面,价廉物美,安全可靠,为您的工作带来便利。

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：没有了

下一篇：HHBB型环链电动葫芦

一、产品用途：

HHXG环链电动葫芦的使用范围很广，主要应用于各大厂房、仓库、风力发电、物流、码头、建筑等行业，用于吊运或者装卸货物，也可以将重物吊起来方便工作或修理大型机器。HHXG环链电动葫芦由操作人员用按纽在地面跟随操纵，也可在操控室内操纵或采用有线（无线）远距离控制。HHXG环链电动葫芦既可固定悬挂使用，又可配电动单轨小车及手推/手拉单轨小车行走使用。

二、产品型号吨位：

HHXG环链电动葫芦的吨位：0.1t ，0.25t ，0.5t ，1.5t ，1t ，2t ，3t ，5t， 10t ，15t，20t ，25t ，30t ，50t ，60t，100t。

三、产品的安装使用：

安装使用：葫芦单梁、桥式起重机、门式起重机、悬挂起重机上可以配单梁工字钢使用，也可以配双梁小车使用。因此，是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率与改善劳动条件的必备设备。

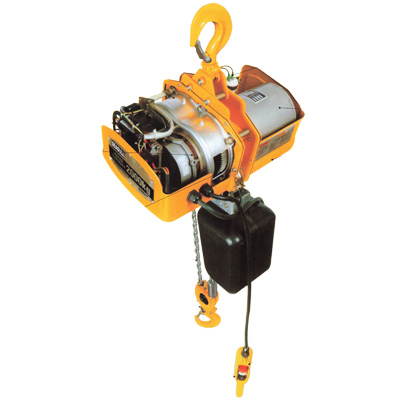

四、产品细节：

      1、机体：主要零件采用优质钢材制造，确保产品安全可靠，经久耐用。
      2、安全离合器：作用扭矩可调整的安全离合器作超载保护装置。
      3、电机：高起动转矩的圆柱转子电动机，防护等级IP54，负载持续率及接电次数均能满足要求，具体请见技术参数表。
      4、制动器：盘式直流电磁制动器，制动力矩大，制动平稳，迅速，噪音小。
      5、限位开关：直碰式上、下行程限位开关，定位准确。
      6、链条：高强度表面渗碳校准链条，耐磨损，耐腐蚀，最小破断应力≥800Mpa。
      7、手电门：采用安全电压控制，防护等级IP65。
      8、机构工作级别M3：所有电气元件均符合IEC标准。

五、技术参数：

型号Model	单位/Unit	HHXG-05A	HHXG-10A	HHXG-20A	HHXG-30A
起重量	吨/Ton	0.5	1	2	3
提升高度	米/M	3	3	3	3
试验载荷	千牛/KN	6.3	12.5	25	37.5
电机功率	千瓦/KW	0.8	1.1	1.1	1.1
起重链条行数	行/Fall	1	1	2	3
起重链条直径	毫米/mm	7.1*21	7.1*21	7.1*21	7.1*21
提升速度	米/分钟 m/min	5.8	4.3	2.15	2.43
主要尺寸 Demension mm	A	150	150	173	186
	B	112	112	90	77
	C	250	250	250	250
	D	245	245	245	245
	K	27	30	38	56
	ф	45	50	65	70
	F	85	105	136	164
	J	17	26	36	45
	P	14	15	22	30
	L	550	590	770	775
净重/毛重NW/GW	公斤/KG	46/52	46/52	60/68	68/76
