CDY/MDY型冶金电动葫芦

冶金电动葫芦也叫熔融金属电动葫芦，一般安装在工字钢轨道上起吊重物，并能沿轨道作直线，曲线往复运动，保证足够安全。适应于无火灾、爆炸危险和腐蚀性介质的环境中工作，适用于吊运熔融金属及其在危险场所作业，双制动不允许拆卸一个制动使用。

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：闸门电动葫芦

下一篇：油罐电动葫芦

【用于热处理场所，起升速度可达10m/min以上，提高工作效率，避免工件在淬火介质中燃烧】

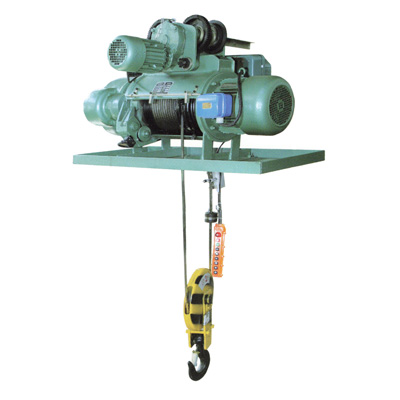

CDY/MDY型冶金电动葫芦是专门用于吊运熔融金属或其他高温固态物品的起重设备。

• 电动葫芦工作级别高达M6。

• 起升机构配置有一个工作制动器和一个安全制动器，当工作制动器失效或中间传动部件破断时，安全制动器能够有效地支持住额定载荷；

• 具有上极限双重限位功能；

• 高温隔热保护功能；

• 起升电动机和运行电动机的绝缘等级采用H级，并在起升电机绕组内装有过热保护装置；

• 钢丝绳配置冶金场合专用的高强度抗高温钢丝绳；

• 控制方式优先采用遥控控制；

冶金电动葫芦适用范围：

冶金电动葫芦安装在工字钢轨道上起吊重物，并能沿轨道作直线，曲线往复运动，保证足够安全。适应于无火灾、爆炸危险和腐蚀性介质的环境中工作，适用于吊运熔融金属及其在危险场所作业，双制动不允许拆卸一个制动使用。
冶金用钢丝绳电动葫芦是根据国家有关法规要求，在CD1、MD1型电动葫芦的基础上设计的专门适用于冶金，吊运熔融金属行业的电动葫芦。冶金电动葫芦工作级别M5、M6, 工作环境温度不高于60°C。，海拔高度在100M以下。
该系列产品均可吊运熔化金属，但在10C以下低温或者50*C以上高温环境、在有爆炸危险、充满硫酸和腐蚀性气体的场合中，在吊运有毒物易燃物的场所中均禁止使用，以确保安全可靠。
冶金用钢丝绳电动葫芦增加了-个安全制动器直接设置在卷筒上,达到了起重产品的最大安全性。本产品推荐使用遥控操作。

技术参数：

YJCD、YJMD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				YJCD1 YJMD1
起重量	吨			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
运行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
钢丝绳	绳直径	毫米		3.6			4.8			7.4						11						13
	丝直径	毫米					0.22			0.34						0.5						0.6
	结构形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁轨道型号（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
环形轨道最小半径		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升电动机	型号			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	转速	转/分		1380			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	频率	周/秒		50			50			50						50						50
运行电动机	型号			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	转速	转/分		1400			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		0.3			0.72			0.72						1.25						1.25
	频率	周/秒		50			50			50						50						50
工作类型及机构级别				中级M3			中级M3			中级M3						中级M3						中级M3
基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
总量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355
