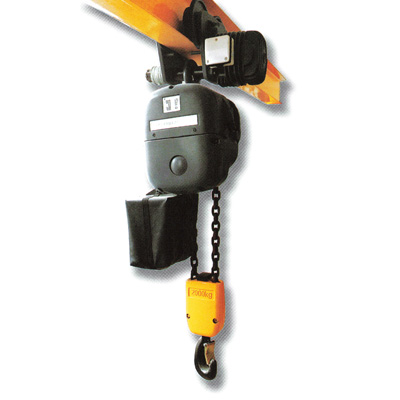

PK型环链电动葫芦

PK型环链电动葫芦是起重量为125-2000kg的提升和运行设备,具有体积小、自重轻,操作灵便等优点。手电门有直接控制和间接控制两种形式。间接控制为安全电压36伏,手电门防护等级IP54,锥型转子电动机 防护等级为IP54。PK型环链电动葫芦采用各类行走机构,能完成直接 和平面范围内的物料起重输送,行走轨道可以是普通工字钢,也可以是PK标准轨道。

一、产品介绍:


      PK新型电动葫芦具有高性能、高安全性、可靠性的有点,采用人性化设计理念,增加生产量,使工作达到最高效率。
      PK型环链电动葫芦是技术成熟的系列产品,使用安全、质量优良、寿命长,效率高,广泛应用于工业、商业、手工业及服务性行业的企业中各种场所,是提高工效、改善劳动条件的理想设备。根据断电刹车原理设计的锥形转 子电动机,有常速、快慢速起升速度的各种形式。在直齿 轮减速器中,减速器内部安装防过载的磨擦离合器装置, 使环链电动葫芦免于承受极端的超负荷,高强度耐磨损的钢制链条提升稳定安全。因此,具有非常的安全可靠性。

二、PK新型电动葫芦优点:


      1、PK新型环链电动葫芦动作灵活,定位精准。主起升速度快速有效,低速起升确保载荷平稳,精确定位。
      2、在实际工作中,PK新型环链电动葫芦工作级别要比普通的2m工作级别多出20%,这意味着能够延长使用寿命,减少大修次数,这也是PK新型电动葫芦所独有的特征。
      3、PK新型电动葫芦的所有主要驱动部件如齿轮箱、制动器和离合器等均采用特殊工艺制造,坚固耐用。

      4、PK新型电动葫芦的链轮设计紧凑、即插即用,更换快速方便,并且无需拆卸电机或齿轮箱部件。维护工作快速简单。


三、技术参数:


型号 PK 1 PK 2 PK 5 PK 10
名称 PK1N-1F PK1N-2F PK2N-1F PK2N-2F PK5N-1F PK5N-2F PK10N-1F PK10N-2F
起重量(千克) 125 250 250 500 500 1000 1000 2000
起重链条行数 1 2 1 2 1 2 1 2
起升高度(米) 3

起升速度(米/秒)

8 4 10 5 10 5 8 4
2 1 2.5 1.25 2.5 1.25 2 1

起升电机率(千瓦)

0.20 0.5 1.0 1.5
0.05 0.13 0.25 0.35
电源 380V            50HZ
负载持续率(百分比) 40/20
起重链条直径×节距 4×12 5×15 7×21 10×28
起重高度为三米时葫芦自重(千克) 16 17 32 34 48 53 68 80

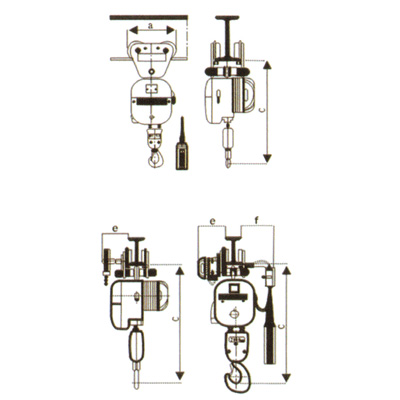

电动运行小车
型号 EU5PK EU10PK
运行速度(米/秒) 14
电机功率(千瓦) 0.2
负载持续率(百分比) 40
工字钢型号GB706 12-28b 15-56c
最小转弯半径(米) 1.0 1.4
型号 PU5PK PU10PK
手拉运行小车 工字钢型号GB706 12-28b 18-56c
最小转弯半径(米) 1.0 1.4
