爬坡电动葫芦
爬坡电动葫芦产品性能高,使用寿命长,吨位型号齐全,供货准时,可非标定制,满足您的需要。纯铜电机、质量保证。纯铜电机、质量保证;转子硅钢片加工,精度高;定子采用硅钢片高速冲床,加工一次成型精度高;高速轴承滚珠,全钢材质;全部采用防旋转钢丝绳,小股较密;先进的下线和绕线设备,钢丝绳破损率低,产品合格率高。先进的电机检测设备,保证电机产热低,零故障。

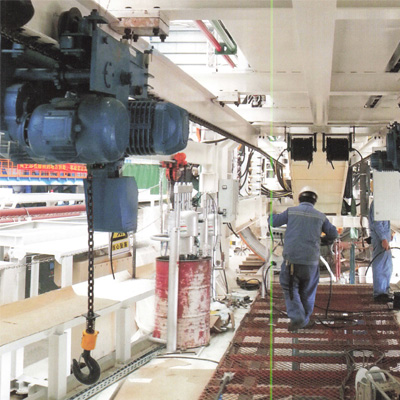

我公司生产的隧道管片吊机由以下三部分组成:钢结构部分、运行机构部分、电气控制部分;
1、钢结构部分。有单轨式和双轨式两种形式,轨道采用国标优质工字钢制作。

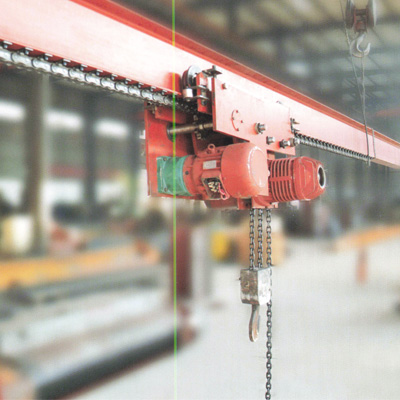

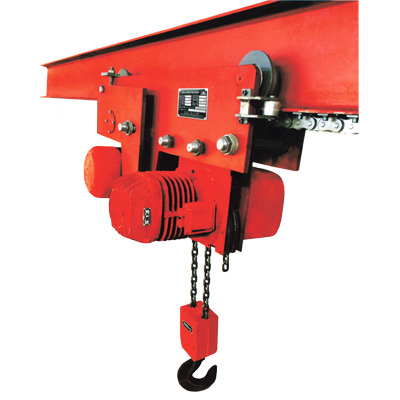

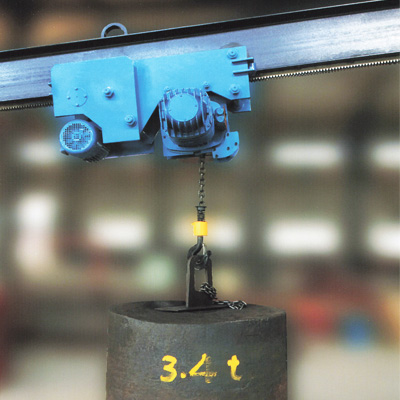

2、运行机构包括起升机构和行走小车两部分组成。起升机构使用我公司生 产的环链电动葫芦(此类环链葫芦获得三项国家技术发明专利)。该产品具有体积小、工作级别高(M5)、起重量有3. 2t、5t、6. 3t三种规格。行走小车驱动有链条传动、齿条传动和胶轮驱动。行走小车爬坡能力强(爬坡坡度可达10度)。
3、电气控制部分, 分有线遥控器控制和无线遥控器控制。两种方式都能控制轨道梁上的起吊设备(环链 电动葫芦)的上、下运动和小车行走方向前、后运动。为了操作使用的安全性,防止操作人员的误操作而产生故障。在电气控制上对有线遥控操作和无线遥控操作具有互锁功能。
3、电气控制部分, 分有线遥控器控制和无线遥控器控制。两种方式都能控制轨道梁上的起吊设备(环链 电动葫芦)的上、下运动和小车行走方向前、后运动。为了操作使用的安全性,防止操作人员的误操作而产生故障。在电气控制上对有线遥控操作和无线遥控操作具有互锁功能。
一、技术参数:
起重量(t) | 3.2t | 5t、6.3t |
起升高度(m) | 按用户要求 | |
起升速度(m/min) | 单速:6.4 双速:6.4/1.6 | 单速:3.2 双速:3.2/0.8 |
运行速度(m/min) | 单速:12 双速:12/6 | 单速:10 双速:10/5 |
起升电机型号 | 单速:20/10P-2、 双速:20/10P-2/8/k | |
起升电机功率(kw) | 单速:4.5 双速:4/1 | |
起升电机防护等级 | IP55 | |
起升电机绝缘等级 | F级 | |
运行电机型号 | 单速:ZDDY31-4、双速:ZDDY3S-4/8 | |
运行电机功率(kw) | 单速:1.5 双速:1.5/0.75 | 单速:2.2 双速:2.2/1.1 |
运行电机防护等级 | IP55 | |
运行电机绝缘等级 | F级 | |
吊钩结构型式 | 吊钩式或吊叉式 | |
传动链条型号 | 20A | 28A |
传动齿条模数Mn | 4 | 5 |
葫芦爬坡能力(度) | 10 | 10 |
前、后梁转弯角度(度) | 2 | 2 |
吊钩极限尺寸H min(mm) | 770 | 950 |
L(mm) | 1020 | 1210 |
L1(mm) | 274 | 274 |
L2(mm) | 403 | 403 |
L3(mm) | 259 | 263 |
L4(mm) | 230 | 309 |
二、产品结构图:
