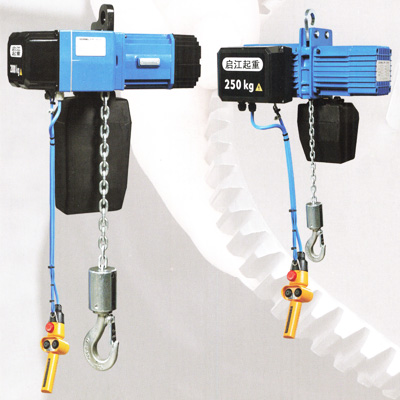

智能电动葫芦
启江凭借周到的客户服务、准时交货,型号齐全,通过不断推出创新型产品以更好的服务亚洲市场,在国内以推出多款智能葫芦,有助于用户提高生产效率,降低产品成本,最大程度减少工伤事故的发生。G、GR系列环链电动葫芦采用创新型的设计,先进的生产工艺,通过可靠的质量和安全的性能实现了生产效率最大化和操作人员工伤风险最小化,赢得了客户的认可。
上一篇:便携式牵引110V电动葫芦
下一篇:固定挂钩式电动葫芦
智能环链电动葫芦优势:
1、创新外形设计:紧凑美观,符合恶劣工况 使用环境;紧凑的外形设计可最大化的减小葫芦本体所占的空间,可在低净空环境应用。铸铝和钢制材料外壳,坚固耐用。
2、多种选择:选择合适您的产品G和GR系列的环链电动葫芦的配置根据不同载重量,工况环境和工作级别需求而特别设计,客户可以根据工位情况选择最合适的产品。
3、100%测试:确保葫芦可以在恶劣的工业 环境中拥有更长的使用寿命;葫芦中所有的机械零部件都在极端的环境下经过了严格的使用寿命测试。所有葫芦在出厂之前经过带载荷测试。
4、摩擦离合器及电子限位开关:超载保护, 未雨绸缪;摩擦离合器可以有效防止过载对葫芦造成的损害,有效提高葫芦使用寿命。采用上下电子限位开关与摩擦离合器配合使用,双重保护。
5、刹车装置:可将载荷停在任意高度;无石棉电磁刹车,国际环保标准。结构稳固,大制动力。
6、材料优选:优选材料是品质保证的基础;高碳钢减速齿轮,特殊工艺处理,保证使用寿命。高品质的电控部件保证环链电动葫芦实现频繁操作。链条导向器经过铸造成型后再精加工,保证链条准确 的定位,减少故障。
7、维护简单:高效维护,减少故障;所有的电控装置集中安装在电控面板上,维护方便。采用兼容性设计,电控面板可应用于各种型号的葫芦。操作电压为24V,保证安全。智能环链的电动葫芦分为G系列和GR系列,起重范围从125kg到2900kg,固定形式采用吊孔式。

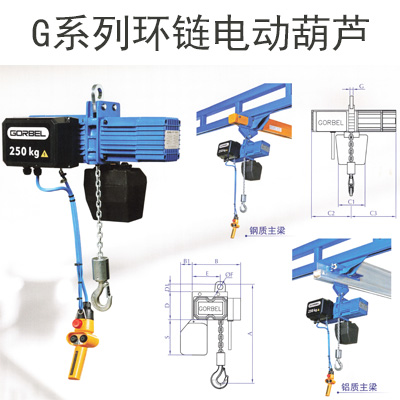

一、G系列具有如下特点:
紧凑的外形设计减少葫芦本体尺寸,从而实现在低净空的环境中应用;持续的质量改进和质量控制流程,使高博的电动葫芦具有保证的产品质量,其产品可靠 性符合欧洲制造行业的最高标准;葫芦中所有的机械 零部件在出厂之前都在极端的环境下经过了严格的使 用寿命测试,以确保葫芦可以在恶劣的工业环境中拥 有更高的有效性和更长的使用寿命。
电机:双绕组双速电机,圆柱形转子,F绝缘等级,工作级别 ISO M5(FEM:2m),负载持续率为30/10%电机刹车系统采用弹簧推动式电磁刹车系统,保证葫 芦可以安全快速的完成刹车动作,使负载可以任意停 止在预期的高度和位置。防护级别:IP55,适用于室内的环境使用,防尘,完全防止外物侵入,可以防止各方向飞溅而来的水侵入。
齿轮箱:齿轮箱采用三级周转轮系减速,实现额定的传动比,完全密封,高性能润滑脂润滑,齿轮的材质为高碳钢,经过热处理硬化,保证了使用寿命。采用合适的润滑脂,环链电动葫芦可以在-20°C和+50°C的范围内正常运行。
过载保护装置:采用摩擦离合器进行过载保护,摩擦离合器是一种可以对葫芦上下行程内进行过载保护的安全装置,当负载超过额定载荷时,摩擦离合器会发生作用,防止环链电动葫芦的损坏。注意:该装置为安全防护装置,不可以作为限位使用,离合器按照国家标准规定的范围设定。
电控面板:所有的电控装置固定安装在一个钢制背板上,包括:交流接触器,24V低压控制变压器,刹车整流器,保险丝及接线端子。这些高品质的电控部件可以使环链 电动葫芦实现每小时240次的频繁操作。电控面板密封在具有IP65防护等级的塑料壳体内,其采用兼容性 设计,可应用于G系列各种型号的葫芦。
链条导向器:位于葫芦本体中央的专利链条导向器是经过铸造成型后再精加工,保证链条可以准确的定位到链轮中。
限位装置:采用上下电子限位开关,限制吊钩的行程,防止离合器超负荷使用,有效提高了离合器和齿轮的使用寿命。
G系列葫芦技术参数 | |||||||||
型号 | 额定载荷 | 工作等级 | 绝缘等级 | 电机速度 | 提升速度 | 功率 | 额定电流 | 链条直径(mm)×条数 | 自重 |
kg | ISO/FEM | RPM | m/min | Kw | A | kg | |||
125G28F | 125 | M5/2m | F | 700/2800 | 2/8 | 0.2-0.5 | 0.7/1 | 4×1 | 29 |
250G14F | 250 | 1/4 | 0.2-0.5 | 0.7/1 | 4×1 | 27 | |||
250G28F | 250 | 2/8 | 0.25-1 | 0.7/1 | 5×1 | 35 | |||
500G14F | 500 | 1/4 | 0.25-1 | 0.7/1.7 | 5×1 | 35 | |||
500G28F | 500 | 2/8 | 0.4-1.8 | 0.8/2.1 | 7×1 | 44 | |||
1000G14F | 1000 | 1/4 | 0.4-1.8 | 1.7/2 | 7×1 | 44 |
G系列葫芦尺寸参数 | |||||||||||||
型号 | 额定载荷 | A | B | B1 | F | C1 | C2 | C3 | S | D | D1 | E | G |
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
125G28F | 125 | 355 | 255 | 70 | 31 | 130 | 225 | 200 | 150 | 175 | 38 | 110 | 12 |
250G14F | 250 | 355 | 255 | 70 | 31 | 130 | 225 | 200 | 150 | 175 | 38 | 110 | 12 |
250G28F | 250 | 365 | 255 | 70 | 31 | 130 | 235 | 200 | 150 | 185 | 38 | 110 | 12 |
500G14F | 500 | 380 | 255 | 70 | 31 | 116 | 235 | 200 | 150 | 185 | 38 | 110 | 12 |
500G28F | 500 | 410 | 275 | 75 | 36 | 116 | 260 | 230 | 200 | 200 | 58 | 125 | 18 |
1000G14F | 1000 | 445 | 275 | 75 | 36 | 116 | 260 | 230 | 200 | 200 | 58 | 125 | 18 |

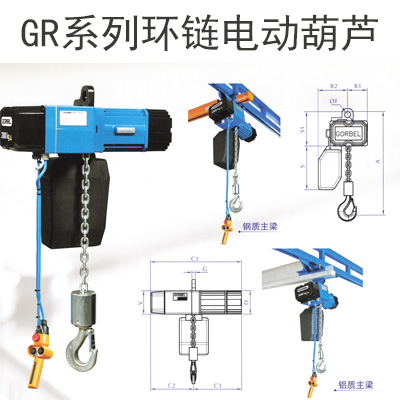

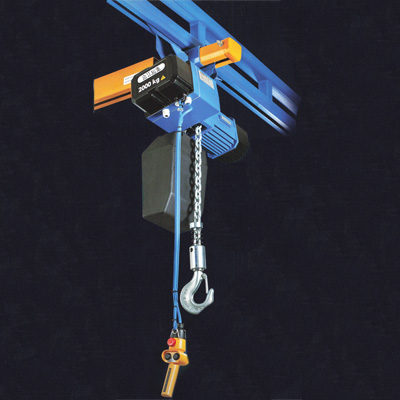

二、GR系列环链电动葫芦:
起重量范围从1000kg到2900kg,为重载荷的生产环 境而设计,其特点是工作等级高,可靠性高。该款环 链电动葫芦特别重视材料选择和安全可靠性能的测试,机体为铝制和钢制,使用寿命大大延长,独特的外形设计最大化的降低葫芦本体所占的空间,满足了低净空环境中的应用要求。
电机:电机为双绕组双速电机,圆柱形转子,具备F绝缘等 级。按照ISOM5(FEM:2M)的葫芦工作级别制造,葫芦的负载持续率为40/15%。标准工作电压为380V,3相,50赫兹。防护等级为IP55,防尘,完全防止外物侵入,防止喷射的水侵入。
齿轮箱:通过三级圆柱齿轮机构减速,实现额定传动比。齿轮的材质为高碳钢,经过热处理硬化保证了最大化的使用寿命。使用合适的润滑油,环链电动葫芦可以在 -20°C和+50°C的范围内正常运行。
刹车系统:采用直流电磁刹车装置,其优点是具有强大的刹车能力,结构稳固。刹车装置的材质为铸铝,保证良好的散热,刹车线圈由环氧树脂包裹,刹车盘由无石棉材 料制成。
过载保护装置:该款环链电动葫芦采用摩擦离合器进行过载保护,摩 擦离合器是一种可以对葫芦上下行程内进行过载保护 的安全装置,当负载超过额定载荷时,摩擦离合器会 动作,防止环链电动葫芦的损坏。注意:该装置为安 全防护装置,不可以作为限位使用,离合器按照国家 标准规定的范围设定。
限位装置:采用上下电子限位开关,限制吊钩的行程,防止离合 器超负荷使用,有效提高了离合器和齿轮的使用寿命。
启江环链电动葫芦按照电气设备的安全标准,通过安装在机体中的变压器采用24V低压控制。高品质的电控部件及电磁刹车装置保证环链电动葫芦实现每小时超过240次的频繁操作。
GR系列葫芦技术参数 | |||||||||
型号 | 额定载荷 | 工作等级 | 绝缘等级 | 电机速度 | 提升速度 | 功率 | 额定电流 | 链条直径(mm)×条数 | 自重 |
kg | ISO/FEM | RPM | m/min | Kw | A | kg | |||
1000GR28F | 1000 | M5/2m | F | 700/2800 | 2/8 | 0.5-2 | 4.9/9.2 | 10×1 | 80 |
2000GR14F | 2000 | 1/4 | 0.5-2 | 4.9/9.2 | 10×1 | 90 | |||
2000GR28F | 2000 | 2/8 | 0.7-3 | 6.2/12.5 | 11×1 | 98 | |||
2500GR28F | 2500 | 2/8 | 0.8-3.5 | 8.5/12 | 11×1 | 98 | |||
3200GR28F | 2900 | 1/4 | 0.7-3 | 6.2/12.5 | 10×2 | 113 |
GR系列葫芦尺寸参数 | |||||||||||||
型号 | 额定载荷 | A | B1 | B2 | F | C1 | C2 | C3 | D | S | S1 | G | V |
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
1000GR28F | 1000 | 440 | 127 | 143 | 40 | 655 | 345 | 310 | 168 | 290 | 235 | 25 | 168 |
2000GR14F | 2000 | 466 | 127 | 143 | 40 | 655 | 345 | 310 | 168 | 290 | 235 | 25 | 168 |
2000GR28F | 2000 | 605 | 125 | 139 | 40 | 680 | 350 | 330 | 235 | 330 | 300 | 25 | 162 |
2500GR28F | 2500 | 605 | 125 | 139 | 40 | 680 | 350 | 330 | 235 | 330 | 300 | 25 | 162 |
3200GR28F | 2900 | 670 | 125 | 139 | 40 | 680 | 350 | 330 | 235 | 330 | 300 | 25 | 162 |
