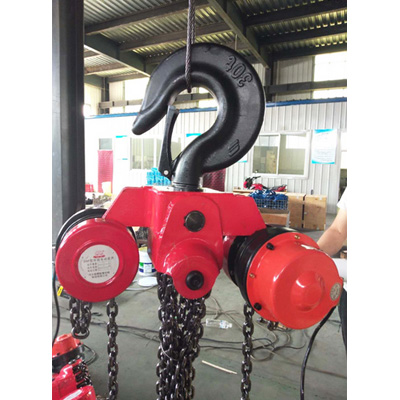

群吊电动葫芦

本产品主要用于工程建筑整体提升脚手架的施工，爬模的提升，大型油罐焊接，也可用于石材加工行业的装卸、路桥施工及设备安装；可减轻劳动强度，提高生产效率与安全性。结构及传动原理：本产品是由HS型或HSZ型环链葫芦、三项盘式制动电机及行星齿轮减速器三部分组成。传动原理：电动机的转动通过减速器减速。并输出转速及动力，使环链葫芦下吊钩上升或下降。当电机断时，依靠制动电机的制动使用使葫芦下吊钩停止工作，重物即停相应的位置上。

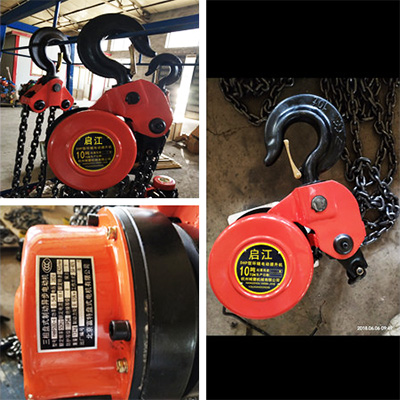

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：超低净空电动葫芦

下一篇：微型电动葫芦

一、产品特点：

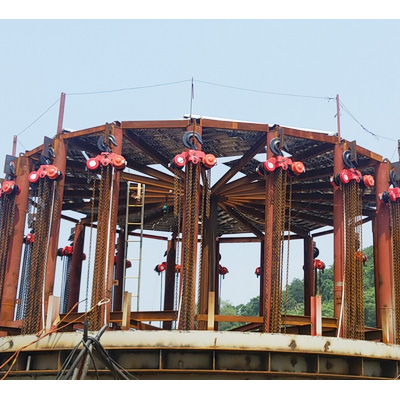

群吊电动葫芦是一种超低速环链电动葫芦，一种轻小起重机械，具有起吊速度慢，运行平稳，机体质量轻，机件硬度高，磨损小的特点。适用于建筑工程领域的爬架，爬模的提升，大型油罐的群吊，所以称之为“群吊电动葫芦”。群吊电动葫芦是一种低速环链电动葫芦，一种轻小起重机械，它具有起吊速度慢，机体质量轻，机件硬度高，磨损小的特点。由于在空间较小的工作场所使用更是灵活迅捷，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊，所以称之为“群吊电动葫芦”群吊电动葫芦型号是DHP系列。它保留了手拉葫芦轻巧方便的特点，又改进了手拉葫芦人工操作,提升速度慢不足,它集电动葫芦和手拉葫芦的优点与一身，采用盘式制动电机做工作，行驶减速器减速，具有机构紧凑、体积小、重量轻、效率高、使用方便，制动可靠维护简单等特点。
DHP型系列电动葫芦适用于低速小行程的，物料装卸、设备安装、矿山及工程建筑等方面。价廉物美、安全可靠，为您的工作带来便利。

二、应用领域：

广泛用于各行各业的加工车间、仓库、码头、及各种现代化的生产流水线，装配线。在空间较小的工作场所使用更是灵活迅捷，安全方便，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊。

三、详细参数：

型号	DHP1	DHP2	DHP3	DHP4	DHP10
额定起重量	1T	2T	3T	5T	10T
试验载荷	1.25T	2.5T	3.75T	6.25T	12.5T
起升速度	0.26m/min 0.09m/min	0.26m/min 0.09m/min	0.26m/min 0.09m/min	0.26m/min 0.09m/min	0.26m/min 0.09m/min
两钩间最小距离 mm	300	380	470	600	600
标准提升高度	3 M
电机功率	0.5KW	0.8KW	1.1KW	1.5KW	0.8KW
电源电压	380V 50HZ
整机重量	42Kg	50Kg	55Kg	62Kg	120Kg
每增1米增加重量	0.82Kg	1.7 Kg	2.9Kg	4.42Kg	8.84Kg

四、使用维护：

      1、在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数(120次)的情况下使用。
      2、不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。
      3、工作完毕后必须把电源的总闸拉开，切断电源。
      4、应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。
      5、在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录。
      6、使用中必须保持足够的润滑油，并保持润滑油的干净，不应含有杂质和污垢。
      7、钢丝绳上油时应该使用硬毛刷或木质小片，严禁用手给正在工作的钢丝绳上油。
      8、葫芦不工作时，不允许把重物悬于空中，防止零件产生永久变形。
      9、在使用过程中，如果发现故障，应立即切断主电源。
      10、使用中应特别注意易损件情况。

五、安全操作规程：

      1、每次起吊前，应空载是试吊，检查机械运转是否正常，如有异常必须查明原因，待修复后启用。
      2、使用前认真查看钢丝绳、吊钩、吊攀等部件是否完好。
      3、作业时吊钩底下严禁站人，操作者应主动避让并制止无关人员进入工作区。
      4、操作者必须集中思想与搭档人员密切配合，在确保安全状况下起吊，作业时严禁谈笑嬉闹。
      5、对电动葫芦要定期检查、维修、保养，使设备随时处于良好状态，严禁带病作业。
      6、操作由专人操作，严禁无关人员随便开车起吊。每次使用完毕及时切断电源。
