HSY型环链电动葫芦

HSY型环链电动葫芦工作级别高，安全性能更好、可靠性高、故障率低，链条在链轮中运行，不易脱落或跳槽，使用更加稳定。环链电动葫芦广泛应用于模具、机械制造、仓储物流，造船，桥梁建设等工业和工厂及其他特殊用途。应用范围：环链电动葫芦广泛应用于模具、机械制造、仓储物流，造船，桥梁建设等工业和工厂及其他特殊用途.适合高强度工作频率，也是应用最广的一种环链电动葫芦。

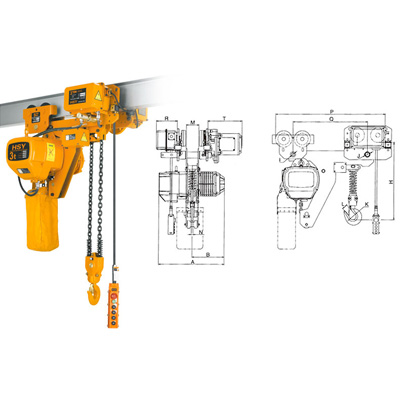

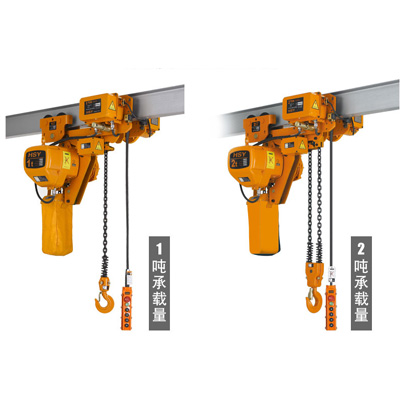

说明书下载电动葫芦实物图产品安装图纸标牌合格证

上一篇：DHK型环链电动葫芦

下一篇：DHT型电动葫芦

一、产品细节：

      外壳：铝合金外壳，坚实而质轻。有特色散热片，散热快，可连续使用，效率达40%。整体密闭式结构，可使用在化工厂，电镀厂等地方。

      磅磁刹车：最新设计的磁力产生器，其特性为产磁。可在电源切断的同时间刹车，保证吊重时刹车绝对确保安全。极限开关:吊上吊下都有极限开关装置，使自动停止，防止链条超出，确保安全。

      链条：采用进口FEC80超级加热处理合金钢链条。在雨水海水化学品及其他恶劣状况下使用安全无虑。吊钩:经热锻造，强度绝佳，不易断裂。下吊钩可360旋转，附安全舌片，确保操作安全。支撑架:吊重支撑架由两片钢板组合，非常坚固。

      变压器：24V/36V变压装置。操作时，万-漏电，可防止意外事故发生，下雨时，可保证安全使用。电磁接触器:高效率电磁接触器，可高频率使用，没有问题。

      逆相保护装置：特殊电线装置，当电源接线错误时，控制电路无法动作。按钮开关:使用防水按钮开关，轻便耐用。

二、技术参数：

机构工作级别	起升高度		起起升速度	起重链条	起升电机			起升高度3m自重		最小钩间距
	单链	双链	单链	mm	起升电机功率	每小时接电次数	负载持续率%	单链	双链	单链	双链
	m		m/min	mm	kw	c/h	%	kg		mm
M4	3	3	8	Φ4x12	0.2	240	40	16	17	450	470
	3	3	8/2		0.2/0.05	240/480	40/20	16	17
	4	4	4		0.1	240	40	16	17
M3	4	4	12		0.3	240	40	16	17
	6	6	12/2		0.32/0.05	240/480	40/20	16	17
	6	6	6		0.2	240	40	16	17
			10	Φ5x15	0.5	240	40	32	34	520	555
M5	3	3	10/2.5		0.5/0.13	240/480	40/20	32	34
M4	4	4	5		0.3	240	40	32	34
M3	6	6	14		0.7	240	40	32	34
M2			7		0.62	240	40	32	34
			10	Φ7x21	1	240	40	46	51	614	710
M5	3	3	10/2.5		1.0/0.25	240/480	40/20	46	51
M4	4	4	5		0.5	240	40	46	51
M3	6	6	15		1.4	240	40	48	53
M2			15/3.5		1.5/0.35	240/480	40/20	48	53
			7		1.4	240	40	48	53
M5	3	3	8	Φ10x28	2.3	240	40	67	78	700	810
M4	4	4	8/2		1.5/0.35	240/480	40/20	68	80
M3	4	4	4		1.5/0.35	240/480	40/20	68	80
M2	6	6	4		1.4	240	40	67	78
M3	3	3	4	Φ10x28	2.3	240	40	69	81	760	810
	4	4
M2	6	6
			三链					三链	四链	三链	四链
M4	3	3	4	Φ10x28	1.4	240	40	102	108	980	960
	4	4	4		1.4	240	40	102	108	980	960
M3	6	6	2.6/0.7		1.5/0.35	240/480	40/20	102	108	980	960
