CD型电动葫芦使用说明

时间：2019-10-26 16:57 来源：江苏启江起重设备有限公司

简           述

一、适用范围：

       CDI、MDI型0.5～32t系列产品钢丝绳电动葫芦（一下通称电动葫芦），是國家定形产品系列，是一种通用性的轻巧起重设备。本商品结构紧凑、重量轻、吊车工作能力大、主要用途广，是改进劳动者标准提升产出率的合理工具，是厂矿企业中通用性的起重机械。

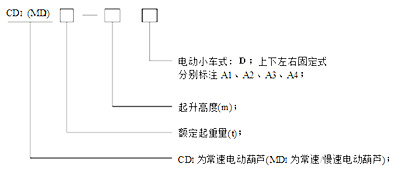

二、电动葫芦一般应用安裝方法有：

      1、与LD、LX型单梁起重机配套设施应用；
      2、安裝于固定不动的倾斜工型钢路轨上，作平行线或曲线图往健身运动；
      3、固定不动安裝，作提高或绞车用，分上、下、左、右四种方法固定不动。
      电动葫芦不宜于在有可燃性风险或填满腐蚀汽体的自然环境中应用，也不宜于吊装熔融及赤热金属材料及其余易燃易爆物品等危险品。

三、应用环境标准：

      1、海拨高度不超出1000m；
      2、环境质量溫度为-20℃～+40℃；
      3、环境相对湿度不超85%（25℃时）；
      4、开关电源：三相沟通交流，380V，50HZ，电动机端电压起伏±10%；
      5、电动葫芦一般为房间内安裝，当户外安裝时，应增设护罩。
      注：当不符所述自然环境标准时，按非标准商品独特订购。

四、产品规格：



五、性能参数：

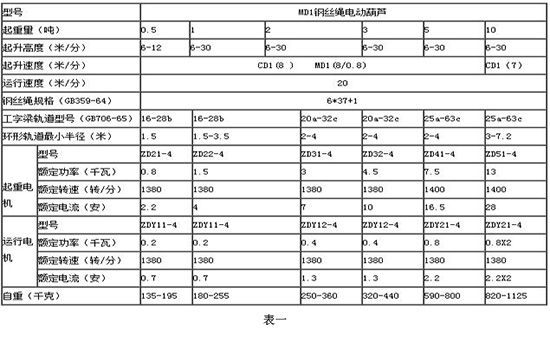

      0.5～32t基本型电动葫芦尺寸及关键性能参数见图1～图5及表1



六、构造原理：

      电动葫芦是由多个可拆卸的独立构件构成，包括起吊减速机、运作机构、卷筒设备、吊钩设备、电心理、电气控制系统设备等，构造特性及原理分述以下：

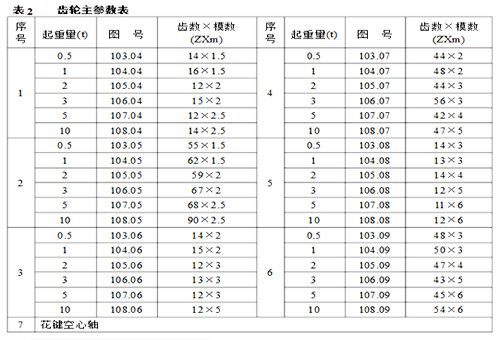

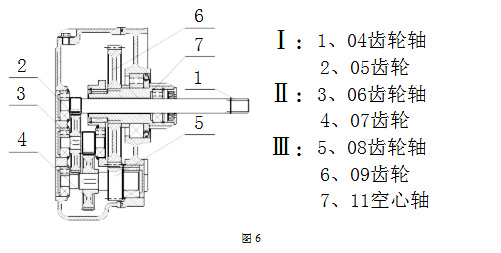

     1、起吊减速机：电动葫芦起吊減速器，均选用规范变位系数锥齿轮三级降速。传动齿轮及齿轮轴由合金钢锻制，并经调质处理。全部选用滚柱轴承。铝面板为生铁生产制造，装配线严实，尘土不容易入侵。传动系统原理见图6，传动齿轮基本参数见表2；



     2、运作机构：电动葫芦的运作机构为气动式，移动式不存在机构。减速机传动齿轮为合金钢锻制，并经调质处理，选用二级减速，所有选用滚柱轴承，铝面板为铸钢件生产制造。依据种类规格型号的不一样，运作机构构造方式也大不一样。0.5～5t起吊高宽比H=6～9m时，为一套驱动器机构；H=12～30m时刻为一套驱动器机构和一套双轮小轿车构成；10t起升高宽比H=9～30m时为二套驱动器机构。运作机构所可用的工字梁路轨应按表1要求范畴挑选；

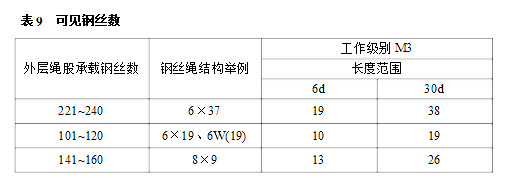

     3、 卷筒设备：起吊高宽比H=6～12m时，卷筒为生铁做成，H>12m时为刚卷筒，其左端以花键与减速机輸出空心轴联接，另一端则以滚柱轴承架于电机前端开发盖探出一部分上。卷筒壳子以厚钢板叠成。 钢丝绳按卷筒上的螺旋式槽盘绕，绳一端（10t为二端）用压绳板固定不动在卷筒上，另一端用契形塞块固定为壳子上。钢丝绳规格见表9；



     4、吊钩设备：吊钩选用DG20吊钩专用型钢模锻而成，悬在滚柱轴承上，用十字头与吊钩壳子相互连接，使吊钩能随意转动与晃动；

     5、连轴器与中间轴：电机的扭矩，根据爪式弹性联轴器、中间轴H≥9m时会）发送给减速机，该连轴器能消化吸收冲击性荷载得到平稳的启动。连轴器的左端花键套能相对性拖动，以确保电动机起动时需要的径向窜角动量；

     6、开关电源引进器：因为电动葫芦多与电动式单梁起重机配套设施应用，故选用软缆引出线（客户备用）将开关电源引进到操纵柜内，装置简易便捷。软缆长短由客户依据运作间距这些当场状况选中，其规格型号为：0.5～20t为YC3*2.5；3～5t为YC3*4；10t为YC3*6；

     7、断火限位开关与导绳器：为了避免吊钩超过極限部位和镀锌钢丝绳叠绕及松动等安全事故，选用断火限位开关及导绳器作为协同操纵。导绳器在卷筒上随镀锌钢丝绳的伸缩而上下挪动，当做到上（或下）極限部位时，转动终止块推动限位开关杆，推（或拉）动限位开关姿势，使电机关闭电源；

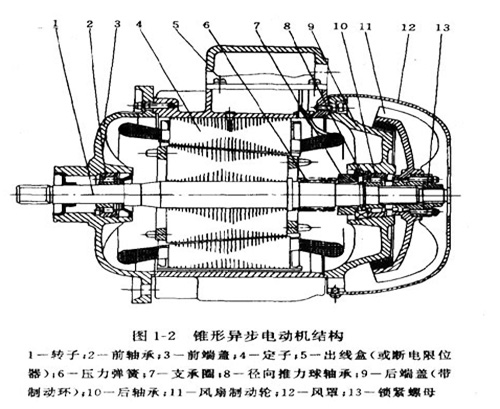

     8、电机：选用锥型定子电机，具备造成径向磁抗拉力的特性。电动机依靠径向磁抗拉力和弹黄及电扇制动轮的功效使其启动和制动。电机构造见图1-2.功效原理以下：当启动时，磁抗拉力摆脱弹黄（1）的工作压力，使定子和与定子连接成一体的电扇制动轮（5）造成径向偏移，电扇制动轮上锥型制动环（6）与后轴承端盖（9）松掉，定子随意运行（即工作态度）。当关闭电源后，磁抗拉力消退，在压力弹簧功效下，电扇制动轮与后盖夹紧，借助制动环造成的磨擦扭矩，在瞬间保持制动；


     9、控制柜、操纵按键及电气设备原理：操纵根据固定支架安裝在运作机构的被动技能板墙的两侧，开关电源根据软缆式开关电源引进器进到柜内。控制柜根据电缆线与操纵按键、限位开关及电机相接。电气设备原理及布线。
